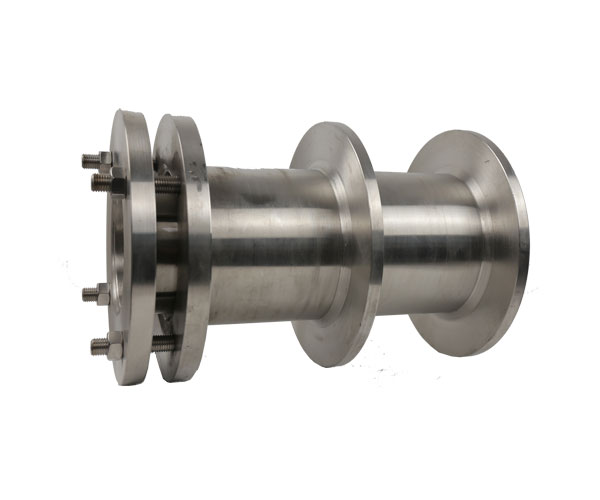

波紋補償器屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。
產品用途
波紋補償器屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。
產品結構圖
技術參數
| 序號 | 規格型號 | 軸向補償量 | 軸向剛度 | 接口尺寸 | 徑向最大外形尺寸 | 產品長度L | 壓力等級范圍(Mpa) |
| 1 | HDDL100-J | 100-350 | 4-0.6 | 108*4 | 250*250 | 1200-3000 | 0.25-6.0 |
| 2 | HDDL150-J | 100-350 | 12-2 | 159*4.5 | 300*300 | 1200-3000 | 0.25-6.0 |
| 3 | HDDL200-J | 100-350 | 32-6 | 219*6 | 360*360 | 1200-3000 | 0.25-6.0 |
| 4 | HDDL250-J | 33-8 | 273*8 | 420*420 | 250*250 | 1200-3000 | 0.25-6.0 |
| 5 | HDDL300-J | 109-320 | 28-10 | 325*8 | 480*480 | 1500-3000 | 0.25-6.0 |
| 6 | HDDL350-J | 100-300 | 56-13 | 377*8 | 580*580 | 1500-3000 | 0.25-6.0 |
| 7 | HDDL400-J | 90-280 | 130-17 | 426*10 | 630*630 | 1500-3000 | 0.25-4.0 |
| 8 | HDDL500-J | 80-260 | 160-41 | 529*10 | 750*750 | 1500-3000 | 0.25-4.0 |
|
|
